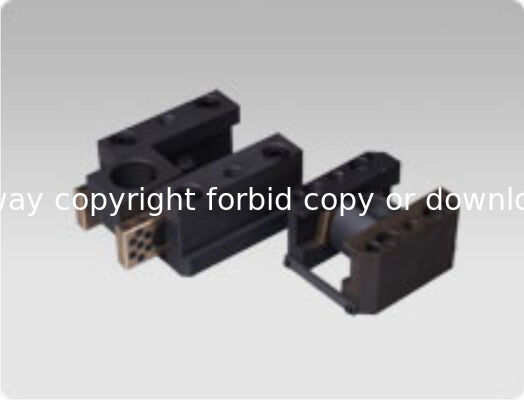

Elementy formy wtryskowej z luźnym rdzeniem Jednostka ślizgowa Typ mocowania KOCU-S
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| aplikacji: | Forma wtryskowa | rozmiar: | standardowe |
|---|---|---|---|
| standardowe: | punch | typu: | Dostosowywanie typu |
| materiał: | Stal z twardością | Tryb kształtowania: | Die Casting |
| Podkreślić: | narzędzie do formowania wtryskowego,samosmarujący metal |
||
Komponenty form wtryskowych do luźnych rdzeni - jednostka ślizgowa KOCU-S, typ mocowania
Wysokowydajne, bezolejowe jednostki ślizgowe przeznaczone do zastosowań z luźnymi rdzeniami w systemach formowania wtryskowego.
Cechy bezolejowych jednostek ślizgowych do luźnych rdzeni
- Wymiary wycięcia krawędzi sworznia skośnego i rozmiar śruby (PM) dostępne w tabeli specyfikacji
- Otwór pod łeb śruby na uchwycie sworznia skośnego mieści śrubę z łbem walcowym i podkładką sprężystą
- Dwie opcje montażu: wkręcanie w płytę wypychacza lub wkręcanie w jednostkę
- Do montażu jednostki użyj śruby z łbem walcowym odpowiadającej wymiarom BM
- Do montażu na płycie wybierz jeden stopień poniżej odpowiadającego BM (np. śruba M6, gdy BM wynosi M8)
- Przed montażem nałóż smar w celu ochrony przed zużyciem podczas początkowego docierania
- Zalecane wsparcie tulei dla sworznia skośnego w zastosowaniach z długim skokiem
Specyfikacje rozmiarów KOCU-S
| Nr standardowy | φD | φd | φD1 | A | B | C | E | F | G | MJ | H | H1 | H2 | H3 | H4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KOCU-S-8 | 8 | 7 | 4.5 | 11 | 20 | 8 | 10 | 7 | 8 | M4 | 22 | 12.5 | 5 | 11 | 7 |
| KOCU-S-10 | 10 | 7 | 5.5 | 15 | 25 | 10 | 12.5 | 9 | 9 | M5 | 27 | 16 | 5 | 15 | 8 |
| KOCU-S-12 | 12 | 10 | 7 | 17 | 25 | 12 | 15 | 11 | 10 | M6 | 32 | 18 | 7 | 16 | 10 |
| KOCU-S-16 | 16 | 12 | 8 | 22 | 30 | 16 | 15 | 14.5 | 12 | M8 | 36 | 20 | 8 | 20 | 10 |
| KOCU-S-20 | 20 | 14 | 11 | 26 | 40 | 20 | 16 | 18 | 16 | M10 | 42 | 23 | 11 | 22 | 12 |
| KOCU-S-25 | 25 | 16 | 14 | 32 | 45 | 25 | 17 | 22.5 | 20 | M12 | 50 | 28 | 15 | 26 | 15 |
| KOCU-S-30 | 30 | 18 | 14 | 38 | 50 | 30 | 17 | 27 | 25 | M12 | 55 | 30 | 15 | 30 | 15 |
| KOCU-S-35 | 25 | 20 | 14 | 45 | 60 | 35 | 18 | 32 | 30 | M12 | 62 | 35 | 15 | 34 | 18 |
| KOCU-S-40 | 40 | 25 | 18 | 55 | 70 | 40 | 19 | 36 | 35 | M16 | 70 | 40 | 15 | 44 | 18 |
| KOCU-S-45 | 45 | 30 | 18 | 60 | 80 | 45 | 24 | 40 | 40 | M16 | 80 | 45 | 15 | 50 | 20 |
